Mis on API J55 EUE torud puurkaevude süsteemi jaoks
May 25, 2026
API J55 EUE torudon väga kulutõhusad{0}}torukujulised lahendused, mis on spetsiaalselt loodud puurkaevusüsteemide jaoks, sealhulgas süvavee-, geotermilised ja madalad nafta-/gaasikaevud. KasutadesJ55 terase klass, mis pakub voolavuspiiri55 000–80 000 psi (379–552 MPa)ja minimaalne tõmbetugevus75 000 psi (517 MPa), taluvad need torud usaldusväärselt madalate kuni keskmise sügavusega{0}}kaevude tekkerõhku.
MääravEUE (väline ärritunud lõpp)ühendusel on paksendatud-otsa konstruktsioon, mis tagab, et liite tugevus ületab toru kere oma, vältides tõhusalt lahtiühendamist või konstruktsiooni purunemist pikkade torujuhtmete või sukelpumpade suure raskuse korral. See teeb sellest tööstusharu-standardvaliku, mis tasakaalustab suurepäraselt majandusliku väärtuse erakordse tõmbestabiilsuse ja tihendusvõimega.
J55 identifitseerimis-API värvikood
J55 torud: üks ereroheline riba, mis ühendab erkrohelist ja ilma ribadeta.
API 5CT J55 õlitoru keemiline koostis
| Hinne | C | Si | Mn | P | S | Kr | Ni | Cu | Mo |
| API 5CT J55 | 0.34-0.39 | 0.20-0.35 | 1.25-1.50 | 0.020 | 0.015 | 0.15 | 0.20 | 0.20 | / |
API 5CT J55 naftavälja torude mehaaniline omadus
| Terase klass | Saagistugevus (Mpa) | Tõmbetugevus (Mpa) | Kogupikenemine koormuse all % |
| API 5CT J55 | 379-552 | Suurem kui 517 või sellega võrdne | 0.5 |
API 5CT J55 õmblusteta õlitoru suurustabel
| Välisläbimõõt | Seina paksus | Kaal | Hinne | Keermestatud | Pikkus | |
| sisse | mm | kg/m | lb/ft | |||
| 4 1/2″ | 114.3 | 14.14-22.47 | 9.50-11.50 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 5″ | 127 | 17.11-35.86 | 11.50-24.10 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 5 1/2″ | 139.7 | 20.83-34.23 | 14.00-23.00 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 6 5/8″ | 168.28 | 29.76-35.72 | 20.00-24.00 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 7″ | 177.8 | 25.30-56.55 | 17.00-38.00 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 7 5/8″ | 193.68 | 35.72-63.69 | 24.00-42.80 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 8 5/8″ | 219.08 | 35.72-72.92 | 24.00-49.00 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 9 5/8″ | 244.48 | 48.07-86.91 | 32.30-58.40 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 10 3/4″ | 273.05 | 48.73-97.77 | 32.75-65.70 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 11 3/4″ | 298.45 | 62.50-89.29 | 42.00-60.00 | J55 | LTC/STC/BTC | R1/R2/R3 |
| 13 3/8″ | 339.72 | 71.43-107.15 | 48.00-72.00 | J55 | LTC/STC/BTC | R1/R2/R3 |
API 5CT J55 õlikaevude puurimiskorpuse toru tolerants
| Üksus | Lubatud tolerants | |
| Välisläbimõõt | Toru korpus | D Väiksem või võrdne 101,60 mm±0,79 mm |
| D 114,30 mm+1.0% või suurem | ||
| -0.5% | ||
| Seina paksus | -12.5% | |
| Wight | Üksik tükk | +6.5%+3.5% |
| Kogukaal | -1.75 | |
Puurkaevude süsteemi API J55 EUE torude katsetamine ja kontroll
Mehaaniline ja keemiline testimine (materjali terviklikkus)
Need testid kinnitavad, et terase klass J55 vastab põhilistele konstruktsiooninõuetele.
| Testi tüüp | API 5CT nõue | Eesmärk |
| Tõmbekatse | Saagis: 55–80 ksi; Tõmbetugevus: min 75 ksi | Tagab, et toru talub pumba ja nööri rippuvat raskust. |
| Lamestamise test | ERW torude puhul kohustuslik | Kontrollib keevisõmbluse kvaliteeti, et see surve all ei praguneks. |
| Keemiline analüüs | P väiksem või võrdne 0,030%, S väiksem või võrdne 0,030% | Piirab lisandeid, et vältida rabedust ja tagada pikaajaline{0}}vastupidavus. |
Mõõtmete kontroll (geomeetria ja sobivus)
Täpsed mõõtmed on puurkaevusüsteemide jaoks kriitilise tähtsusega, et tagada toru sobivus puuraugu ja seadmetega.
| Ülevaatus üksus | Meetod / standard | Tähtsus puurkaevude jaoks |
| OD ja seina paksus | Kalibrid / mikromeetrid | Tagab konsistentsi ja survekindluse. |
| Triivi test | Torn läbis toru | Kriitiline:Tagab, et sukelpump või sisemised tööriistad pääsevad vabalt läbi. |
| Häiritud ülevaatus | Visuaalne ja gabariidi kontroll | KontrollibEUE (väline ärritus)ala sujuvate üleminekute ja õige paksuse jaoks. |
| Pikkuse mõõtmine | Vahemik 1, 2 või 3 | Kasutatakse pumba seadistuse täpse sügavuse arvutamiseks. |
Mittepurustav testimine ja rõhutestimine (lekke vältimine)
Need testid tagavad, et toru on "gaasi-tihe" ja "vee-kindel" ilma materjali kahjustamata.
| Testi tüüp | Kirjeldus | Eesmärk |
| Hüdrostaatiline test | Iga toru täidetakse kõrge rõhu all oleva veega | Kohustuslik. Tagab lekke puudumise toru korpuses ega EUE ühenduses. |
| NDT (ultraheli/pööris) | Ultraheli (UT) või magnetosakesed (MPI) | Tuvastab varjatud sisemised vead või praod keevisõmbluses/korpuses. |
| Visuaalne kontroll | Pinnakontroll koolitatud inspektorite poolt | Kontrollib auke, süvendeid või katlakivi, mis võivad põhjustada vees korrosiooni. |
Keerme ja ühenduse kontroll (API 5B)
Kuna EUE on keermestatud ühendus, on ühenduskoha terviklikkus esmatähtis, et vältida torujuhtme kukkumist kaevu.
| Üksus | Ülevaatuse üksikasjad | Nõue |
| Keerme mõõtmine | Plii, koonus ja kõrgus | Tagab, et EUE keermed sobivad ideaalselt haakeseadisega. |
| Eraldi/käe-tihe | Keerme haardumise käsitsi kontrollimine | Kontrollib, et ühendus saavutaks pingutusmomendi korral korraliku tihenduse. |
| Lõim Visuaalne | Ülevaatus jäsemete või rebenenud keermete suhtes | Hoiab ära kaevu asukohas paigaldamise ajal "lõhkumise". |

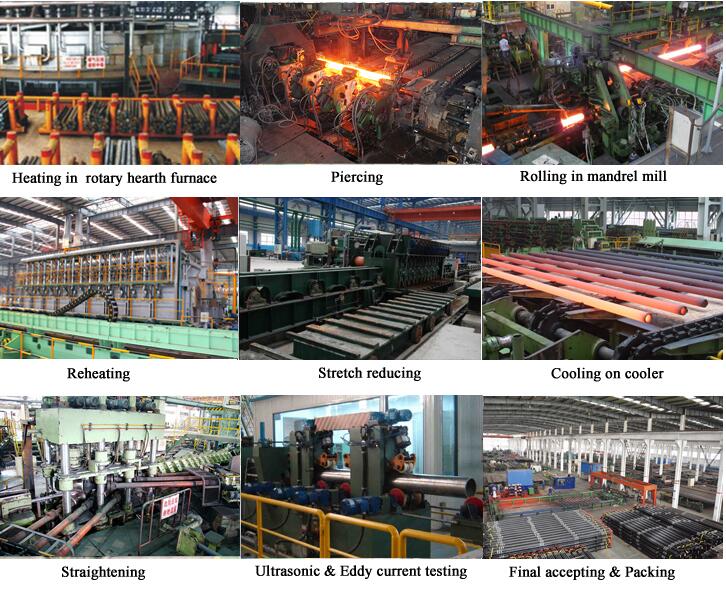

GNEE API J55 EUE torud puurkaevusüsteemile Tehas

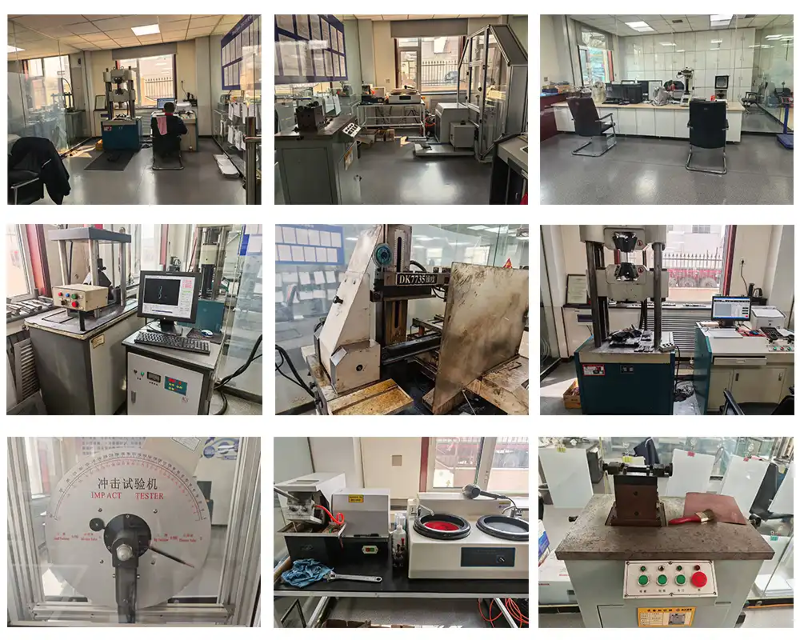

GNEE API J55 EUE torud puurkaevude süsteemi katseseadmetele
GNEE API J55 EUE torud puurkaevude süsteemile Sertifikaat
KKK
Mis on J55 torude voolavuspiir?
voolavuspiirJ55toru on:
Minimaalne:55 000 psi (379 MPa)
Maksimaalne:80 000 psi (552 MPa)
Mis on J55 keemiline koostis?
VastavaltAPI 5CTspetsifikatsioon, keemiline koostisJ55on peamiselt keskendunud lisandite piiramisele, et tagada keevitatavus ja vastupidavus. See on asüsinik{0}}mangaanterasjärgmiste nõuetega:
Fosfor (P):Maksimaalne0.030%
Väävel (S):Maksimaalne0.030%
Süsinik (C), mangaan (Mn) ja räni (Si):API tabelis pole nende elementide jaoks rangelt määratletud arvulisi piiranguid; neid reguleerib tootja, et tagada toru nõutava mehaanilise tugevuse saavutamine (55 000 psi saagis).
Mis on J55 teras?
J55 terason kõige levinum ja ökonoomsem süsinikterase klass, mida kasutatakse nafta- ja gaasitööstuses korpuse ja torude jaoks, mida reguleeribAPI 5CTstandard.
