EN 10305-1 E235 lihvitud õmblusteta terastoru hüdraulika ülevaade
Sep 21, 2026
EN 10305-1 E235 lihvitud õmblusteta terastoru hüdrosilindriteleon madala -süsinikuga külmtõmmatud-täppistoru, mille sisemine ava on viimistletud lihvimisega ISO H8-le pinnakaredusega Ra, mis on väiksem või võrdne 0,4 µm (16 µin), nii et kolvitihend jookseb otse toru seinal. Toitepinge -leevendatud (+SR) ID 40–300 mm (1,6–11,8 tolli) ja seina 5–40 mm (0,20–1,57 tolli) juures jõuab silindrini ilma sekundaarset puurimist vajamata. Silindri tööiga ei määra mitte terase nimi, vaid ava geomeetria - tolerants, tekstuur ja sirgus koos.
E235 on EN 10305-1 nimetus madala-süsiniksisaldusega legeerimata-terasele (St 35, materjali number 1.0308); toru on valmistatud kuumast-viimistletud õmblusteta materjalist külmtõmbamise teel, seejärel lihvitakse. Varustame ja lõikame mõõtu EN 10204 3.1 sertifikaatidega ning soovi korral teostame kolmanda osapoole kontrolli.Hinnapakkumise saamiseks saatke oma ID × OD × sein, Ra ja sihtport.
Tehnilised andmed
| Parameeter | Võimekus |
|---|---|
| Standardne | EN 10305-1:2016 (õmblusteta külmtõmmatud täppistoru) |
| Hinne | E235 (St 35, materjali nr. 1.0308), madala-süsiniksisaldusega mitte-sulamist |
| Sisemine läbimõõt (lihvitud) | 40–300 mm (1,6–11,8 tolli); soovi korral suurem |
| Seina paksus | 5–40 mm (0,20–1,57 tolli) |
| Pikkus | Kuni 12 m (39 jalga) fikseeritud või juhuslikult 5–7 m |
| Puuride taluvus | ISO H8 (saadaval H7/H9/H10) |
| Sisemine karedus | Ra on väiksem või võrdne 0,4 µm (Ra 0,2 µm SRB järgi) |
| Sirgus | Väiksem või võrdne 0,5 mm/m |
| Tarnetingimus | +SR (stress leevendatud) standard; +N, +A, +C nõudmisel |
| Pinna valik | Õlitatud; kõva kroomimine nõudmisel |
| Sertifitseerimine | ET 10204 3.1; kolmanda osapoole-ülevaatus on saadaval |
Keemiline koostis
| Element | E235 (max, kui pole märgitud) |
|---|---|
| Süsinik (C) | Väiksem või võrdne 0,17 |
| Räni (Si) | Väiksem või võrdne 0,35 |
| Mangaan (Mn) | Väiksem või võrdne 1,20 |
| Fosfor (P) | Väiksem või võrdne 0,025 |
| Väävel (S) | Väiksem või võrdne 0,025 |
| Alumiiniumi koguhulk (Al), kui see on täielikult hävitatud | Suurem või võrdne 0,015 |
Süsiniku kork on 0,17%, nii et toru jääb vähese -süsinikuga - keevitatavaks ja vormitavaks. Ranged P- ja S-piirangud kaitsevad elastsust ja pinnakvaliteeti, mis on olulised, kuna auk on viimistletud tihenduspind.
Mehaanilised omadused
| Seisund | Tõmbe Rm (MPa) | Tootlus ReH (MPa) | Pikendus A (%) |
|---|---|---|---|
| +C (külmtõmmatud kõvasti) | Suurem kui 480 või sellega võrdne | ≈ 0,8 × Rm | Suurem või võrdne 6 |
| +LC (külmtõmmatud pehme) | Suurem või võrdne 420-ga | >0,7 × Rm | Suurem kui 10 või sellega võrdne |
| +SR (stress maandatud) | Suurem või võrdne 420-ga | Suurem või võrdne 350 | Suurem kui 16 või sellega võrdne |
| +A (lõõmutatud) | Suurem või võrdne 315-ga | ≈ 0,5 × Rm | Suurem kui 25 või sellega võrdne |
| +N (normaliseeritud) | 340–480 | Suurem kui 235 või sellega võrdne | Suurem kui 25 või sellega võrdne |
Saagikuse määrab tingimus, mitte hinne. Seetõttu tellitakse silindri silinder tavaliselt +SR-s: see hoiab 350 MPa või suuremat rõhku, hoides samal ajal jääkpinge piisavalt madalal, et ava jääks lihvimise ja hoolduse käigus õigeks. Tsiteerides ainult "E235 235 MPa", on toru täieliku tugevusklassi võrra madalam.
Tarnetingimuste valimine
| Seisund | Tootlus (MPa) | Kasutage seda siis, kui |
|---|---|---|
| +SR (stress maandatud) | Suurem või võrdne 350 | Vaikimisi lihvitud silindrite tünnidele - stabiilne ava, kõrge tugevus |
| +N (normaliseeritud) | Suurem kui 235 või sellega võrdne | Teil on vaja maksimaalset plastilisust või pehmemat töötlemist; aktsepteerida väiksemat saaki |
| +C (külmtõmmatud kõvasti) | ≈ 0.8 × 480 | Masintöödeldud varrukad, mis ei ole tugevalt vormitud; mitte tiheda{0}}ava stabiilsuse jaoks |
| +A (lõõmutatud) | ≈ 0.5 × 315 | Tugev paindumine või otsa moodustumine pärast tarnimist |
ID tolerantsi klassi valik
| Hinne | Sobivad | Kauba-alla | Tüüpiline kasutus |
|---|---|---|---|
| H8 | Standardne | Parim -kulu/toimivus | Enamik hüdrosilindrite silindritest |
| H9 | Lahjem | Odavam, kiirem; rohkem tihendi kliirensit | Madalrõhuga-või mitte-kriitilised balloonid |
| H7 | Tihedam | Maksab rohkem; vähem kliirensit | Suure täpsusega-või suure-kiirusega silindrid |
Märkige hinne. Avatuks jätmine tagastab tavaliselt H8, mis sobib enamiku tünnide jaoks, kuid mitte kõigile.
Miks hankige GNEE lihvitud toru E235
Sertifitseeritud ja jälgitav.ET 10204 3.1 soojus-numbri jälgitavusega sertifikaadid; kolmanda osapoole{2}}ülevaatus korraldatakse nõudmisel.
Hinne-redeli katvus.E235 jaE355 lihvitud torudühest allikast, nii et tõstate hinnet ilma tarnijat vahetamata.
Tehniline tugi.Kinnitame kohaletoimetamise seisukorra ja puuri kvaliteedi teie tihendi ja surve suhtes enne tsiteerimist, mitte pärast seda.
Paindlik viimistlus.Õlitatud või kõva kroomitud, -lõigatud-pikkuseks ja eksporditava pakendiga.
Kuidas oma tellimust täpsustada
Standard ja klass - EN 10305-1 E235.
Siseläbimõõt × välisläbimõõt × sein (märkige kõik kolm; ID-st üksi ei piisa).
Puur tolerantsi klass - H8 (H7/H9/H10, kui see on erinev).
Nõutav sisemine karedus - Ra Väiksem või võrdne 0,4 µm (või Ra 0,2 µm SRB puhul).
Tarnetingimus - +SR (stress leevendatud), kui pole vaja teist.
Pikkus ja kogus - fikseeritud kuni 12 m või juhuslikult.
Pinnavalik - õlitatud või kõva kroomiga kaetud paksusega.
Sertifikaat - ET 10204 3.1; kolmanda osapoole-ülevaatus ja ulatus.
Sihtsadam ja nõutav teostusaeg.

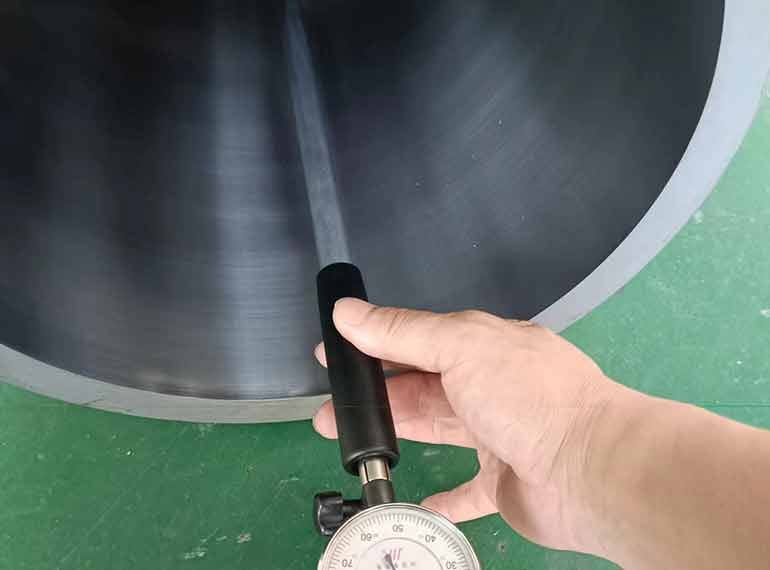

Test ja kontroll
Pakkimine ja saatmine
Saatke oma siseläbimõõt × välisläbimõõt × sein, ava tolerantsi klass, nõutav Ra ja sihtport - meie tehniline meeskond kinnitab tarnetingimused ja tagastab pakkumise koos tarneajaga, tavaliselt 24 tunni jooksul.
Küsige E235 lihvitud toru pakkumist
KKK
Milleks kasutatakse EN 10305-1 E235 lihvitud toru?
See on hüdrosilindri valmis silinder. Torul on lihvitud sisemine ava (ISO H8, Ra 0,4 µm või väiksem), nii et kolvitihend jookseb ilma täiendava töötlemiseta otse toru seinal. E235 on madala-süsiniku vaikeklass kerge{6}} kuni keskmise koormusega{7}}silindrite jaoks; tõuske E355-ni, kui sama sein kannab kõrgemat rõhku.
Kas E235 on sama mis St 35?
Jah. E235, St 35 ja materjali number 1.0308 on sama teras erinevate nimesüsteemide all - E235 on praegune EN 10305-1 tähis, St 35 on pärand DIN 2391 nimetus. Keemia (C väiksem või võrdne 0,17%, Mn väiksem või võrdne 1,20%) ja normaliseeritud saagis 235 MPa on identsed.
Miks näitab E235 kahte erinevat voolavuspiiri?
Kuna saak sõltub tarnetingimustest, mitte ainult klassi nimest. Normaliseeritud (+N) E235 määratletud saagis on 235 MPa või suurem; pinge-leevendatud (+SR) saavutab 350 MPa või sellega võrdne; külmtõmmatud kõvasti (+C) võib ulatuda umbes 0,8 × 480 ≈ 384 MPa. Tingimuse määramine parandab arvu -, selle väljajätmine võimaldab veski vaikeväärtuseks +N.
Milline ID tolerants ja pinnaviimistlus on hüdrauliliselt lihvitud torul?
Lihvitud ava tarnitakse standardile ISO H8 (H7, H9 või H10 on saadaval nõudmisel), pinna karedus Ra on 0,4 µm või väiksem ja sirgus 0,5 mm/m või väiksem. Skived ja roller{7}}põletatud (SRB) torud võivad ulatuda Ra 0,2 µm. Need väärtused lasevad tihendil läbida ilma teisese töötluseta.
Kas peaksin silindri silindri jaoks määrama +SR või +N?
Enamikul juhtudel määrake lihvitud silindrite tünnidele +SR (pingest vabastatud): selle tootlikkus on suurem või võrdne 350 MPa, hoides jääkpinge madalana, nii et ava püsib lihvimise ja töötamise ajal stabiilsena. Valige +N (normaliseeritud, saagis Suurem või võrdne 235 MPa) ainult siis, kui vajate maksimaalset elastsust või pehmemat töödeldavust; +C on töödeldud varrukatele, mis ei ole tugevalt vormitud.
Kas lihvitud toru on sama mis SRB toru?
Mõlemad on viimistletud silindriaugud, kuid erinevatel meetoditel. Hoonimine on väikese-jõuga abrasiivne lõikamine, mis korrigeerib geomeetriat; skiving and roller burnishing (SRB) deformeerib pinda plastiliselt, andes suurema läbilaskevõime ja sageli Ra 0,2 µm. Neid ei saa iga tihendi konstruktsiooni puhul vahetada, seega peaks ava viimistlus järgima tihendi tootja Ra ja tekstuuri juhiseid.
Kas E235 lihvitud toru saab kõvaks kroomida?
Jah. Kõvakroomimine on tavaline lisand-kolvipoolsetele-silindritele, mis vajavad kulumis- ja korrosioonikindlust ning kantakse peale lihvimist kindlaksmääratud plaadipaksuseni. Tellimisel märkige plaadi paksus ja plaadi{4}järgse lihvimise nõue; see on pinnavalik, mitte EN 10305-1 alustoru osa.
Kuidas määrata E235 lihvitud torude tellimust?
Esitage: standard ja klass (EN 10305-1 E235), siseläbimõõt × välisläbimõõt × sein, pikkus ja kogus, ava tolerantsi klass (H8/H9), nõutav Ra, tarnetingimus (+SR eelistatud), mis tahes kroomimine, sertifikaadi tase (EN 10204 3.1) ja sihtport. Saatke need ja me tagastame hinnapakkumise koos tarneajaga.
